Verteiler, Anschluss- / Trennleisten, Überspannungsschutz, YV-Schaltdrähte

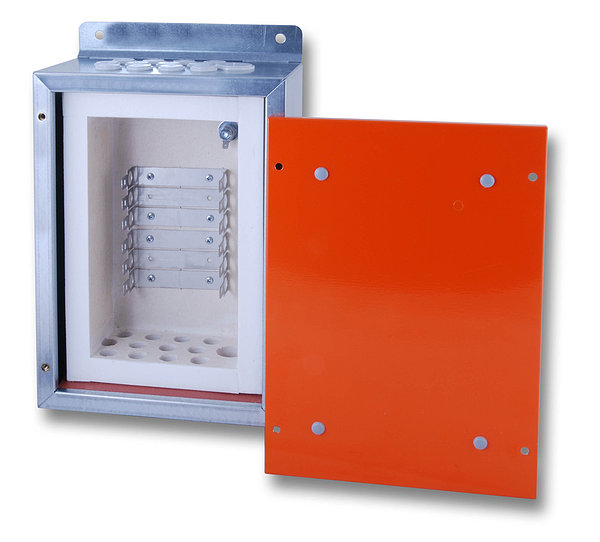

Brandschutz-Fernmeldeverteiler E30
mit LSA-Montagewannen 2/10

• VKA E30/20, B200 x H250 x T130mm, 20DA
• VKA E30/60, B250 x H350 x T130mm, 60DA
• VKA E30/100, B250 x H450 x T130mm, 100DA
• VKA E30/200, B450 x H450 x T130mm, 200DA
• VKA E30/400, B450 x H700 x T130mm, 400DA

Verteiler für LSA-Anschlusstechnik 2/10 zu 10DA

• Standverteilerschränke TSL für 1200-2400 DA

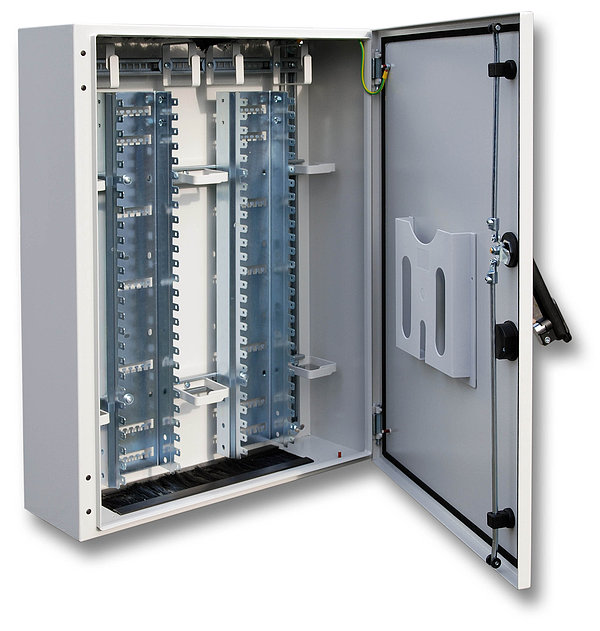

• Wandverteilerschränke TWL für 300-1350 DA

Zubehör für Verteiler TSL und TWL

• Sockel für Standverteiler TSL, Höhe 100mm und 200mm
• IP54 Aufrüstsätze für Wandverteilerschränke TWL
• Profilhalbzylinder Schließung 15 und T3

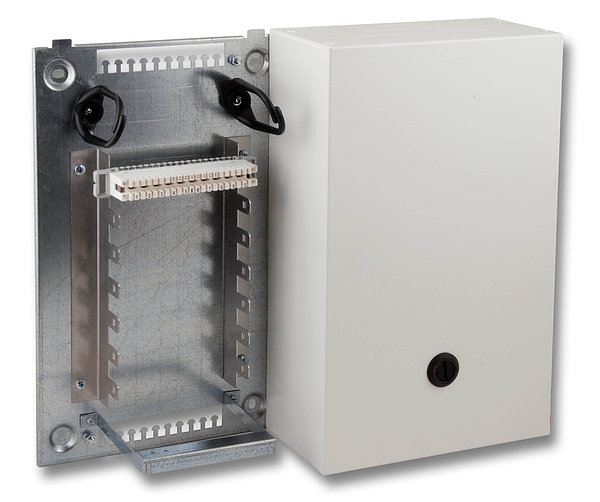

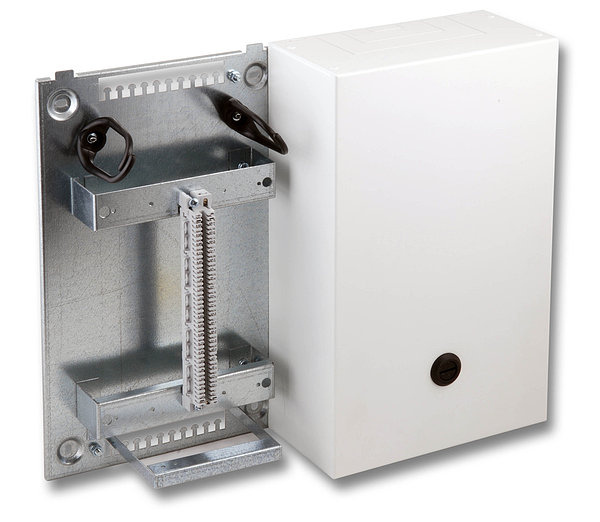

Stahlblech Verteilerkästen Aufputz, IP30, Leergehäuse

• VKA2, B200 x H330 x T100mm
• VKA4, B330 x H330 x T100mm
• VKA8, B330 x H550 x T100mm
• VKA12, B550 x H550 x T100mm

Zubehör für Verteilerkästen VKA

• Schließung T3
• Montagesatz 2/10 zu 10DA
• Montagesatz 1/20 zu 20DA

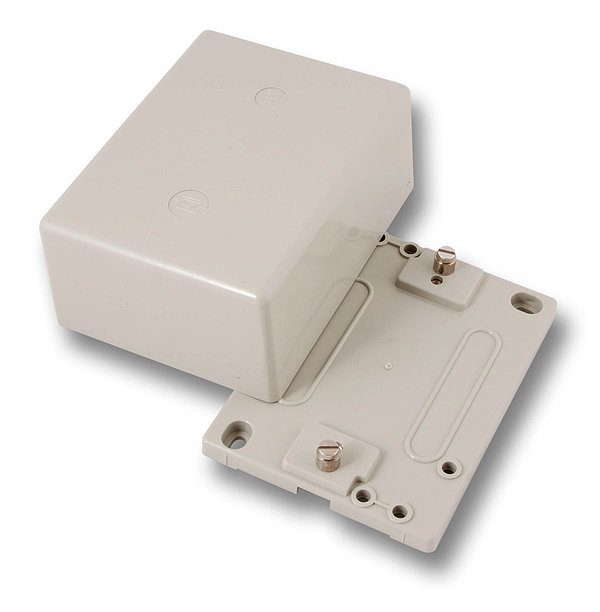

Kunststoff Verteilerkästen Aufputz, IP31, Leergehäuse

• VKK1, B90 x H120 x T51mm, 10DA (1x1 1/10)
• VKK2, B90 x H200 x T51mm, 20DA (1x1 1/20)
• VKK3, B180 x H200 x T51mm, 40DA (1x2 1/20)

Kunststoff Verteilerkästen Aufputz, IP30
mit LSA-Montagewanne

• Box I, B140,6 x H170,6 x T76mm, 30DA (1x3 2/10)
• Box II, B215,6 x H215,6 x T76mm, 50DA (1x5 2/10)
• Box III, B215,6 x H320 x T76mm, 100DA (1x10 2/10)
• Aufsetzrahmen I, II, III zum Stecken von Überspannungsschutz
• Putzausgleichsrahmen I, II, III zu Unterputzmontage

Kunststoff Verteilerkästen Aufputz, bestückt

• VVDi, B87 x H77 x T20mm, 6DA, IP31

bestückt mit 12 Schraub-/2 Erdklemmen

• LSA Minibox 201C, B120 x H170 x T42, 20DA

bestückt mit 2x 2/10

Kunststoff TT Kleinverteiler, IP54, mit LSA-Montagewannen

• 20DA, B103 x H185 x T90mm, mit Schloß
• 30DA, B130 x H210 x T85mm, mit Schraubverschluß
• 50DA, B190 x H215 x T90mm, mit Schraubverschluß
• 100DA, B190 x H375 x T115mm, mit Schraubverschluß

19" Baugruppenträger

• 3HE/84TE, B480 x H132 x T190mm

für Rundstangenbefestigung

• 2HE, B480 x H88 x T45mm

mit LSA-Montagewanne für 3x3 2/10

• 4HE, B480 x H176 x T45mm

mit LSA-Montagewanne für 3x6 2/10

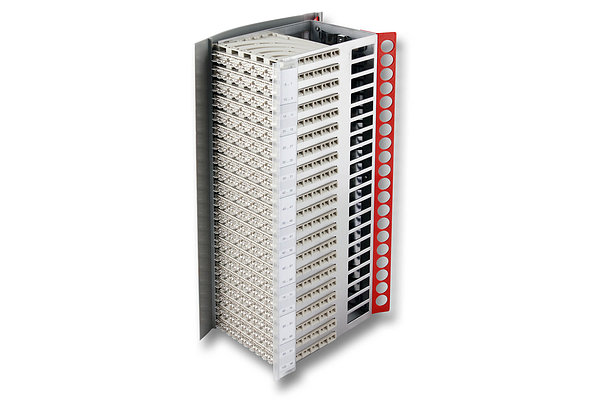

Hauptveteiler 71

• Wandverteiler mit senkrechten Reihen
• Wandverteiler mit senkrechten und waagerechten Reihen
• Standverteiler mit senkrechten Reihen, beidseitig
• Standverteiler mit senkrechten Reihen vorn und waagerechten Reihen hinten

Trennleisten 71/100 für Hauptverteiler 71

• Trennleiste 71/100 zu 100DA flach
• Trennleiste 71/100 zu 100DA tief

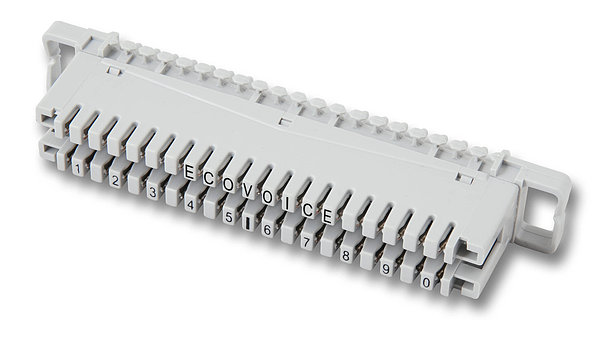

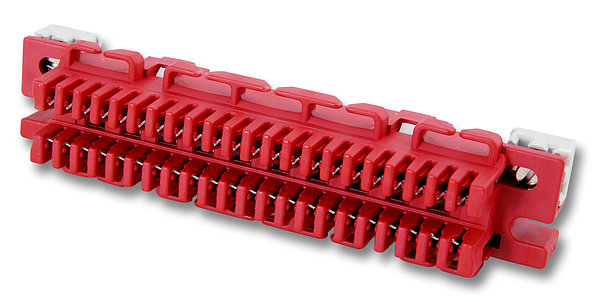

LSA-Anschlussleisten

• 1/10 zu 10DA, ziffernbedruckt, Schraubbefestigung
• 1/20 zu 20DA, ziffernbedruckt, Schraubbefestigung
• 2/10 zu 10DA, ziffernbedruckt mit Farbcode

für LSA-Montagewanne/-kanäle

• 2/10 zu 10DA, ziffernbedruckt ohne Farbcode

für LSA-Montagewanne/-kanäle

• 2/10 zu 10DA, ziffernbedruckt mit Farbcode

für Rundstangenmontage

• 2/10 zu 10DA, ziffernbedruckt ohne Farbcode

für Rundstangenmontage

LSA-Trennleisten

• 2/10 zu 10DA, ziffernbedruckt mit Farbcode

für LSA-Montagewanne/-kanäle

• 2/10 zu 10DA, ziffernbedruckt ohne Farbcode

für LSA-Montagewanne/-kanäle

• 2/10 zu 10DA, ziffernbedruckt mit Farbcode

für Rundstangenmontage

• 2/10 zu 10DA, ziffernbedruckt ohne Farbcode

für Rundstangenmontage

Trennstecker 2/10 zu 10DA

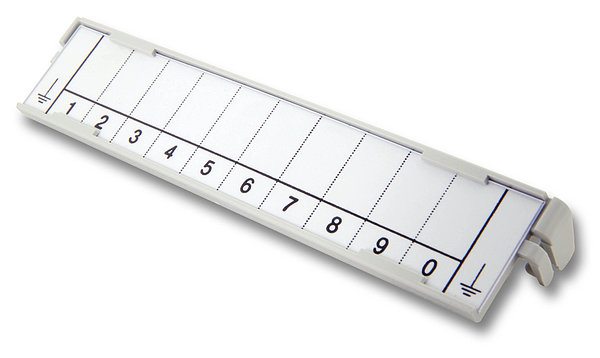

Schilderrahmen, für LSA-Anschlussleisten

• 1/10, einseitig bedruckt, klappbar
• 1/20, einseitig bedruckt, klappbar
• 2/10, unbedruckt, klappbar, aufrastbar
• 2/10, unbedruckt, für LSA-Montagewanne/-kanäle
• 2/10, unbedruckt, für Rundstangenmontage

LSA-Erddrahtleisten

• 1/44 44-polig, Schraubbefestigung
• 1/84 84-polig, Schraubbefestigung
• 2/38 38-polig, für LSA-Montagewanne/-kanäle
• 2/34 34-polig, für Rundstangenmontage

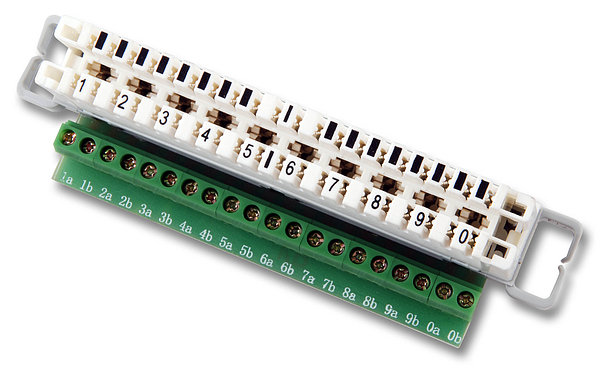

LSA-Adapter Trennleiste/Schraubklemme, 2/10 zu 10DA
für LSA-Montagewanne/-kanäle

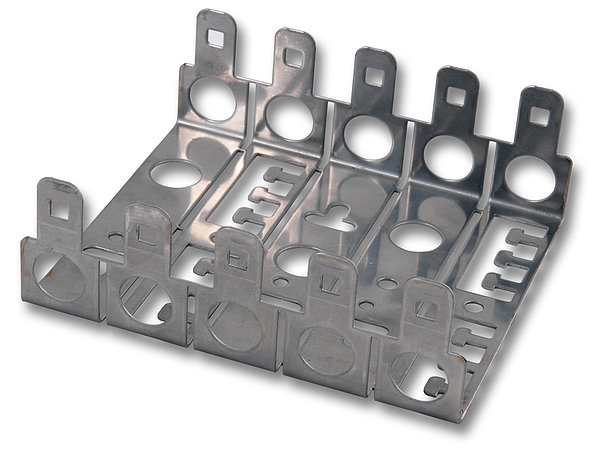

LSA-Montagewannen für LSA-Anschlussmodule 2/10

• Rastermaß 22,5mm, Tiefe 22mm, Modulanzahl 1-75
• Rastermaß 22,5mm, Tiefe 30mm, Modulanzahl 1-75
• Rastermaß 22,5mm, Tiefe 50mm, Modulanzahl 1-75

• Rastermaß 25mm, Tiefe 22mm, Modulanzahl 1-75
• Rastermaß 25mm, Tiefe 30mm, Modulanzahl 1-75
• Rastermaß 25mm, Tiefe 50mm, Modulanzahl 1-75

• Rastermaß 27,5mm, Tiefe 22mm, Modulanzahl 1-75
• Rastermaß 27,5mm, Tiefe 30mm, Modulanzahl 1-75
• Rastermaß 27,5mm, Tiefe 50mm, Modulanzahl 1-75

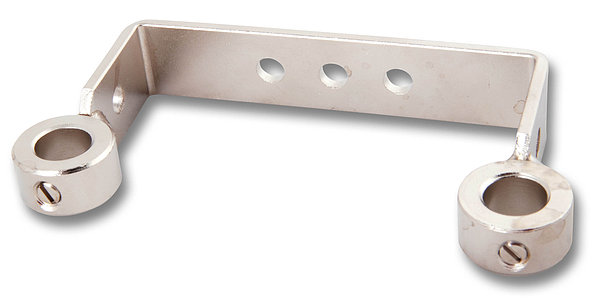

Rundstangenhalter für LSA-Anschlussmodule 2/10

• Tiefe 58mm
• Tiefe 86mm

Rundstangen, Edelstahl, massiv Ø 12mm

• Länge 600mm (200DA)
• Länge 850mm (300DA)
• Länge 1100mm (400DA)
• Länge 1400mm (500DA)

Überspannungsschutz

• Magazin 71/5 AT zu 5DA, mit 10 Ableitern 230V und Failsafe
• Magazin LSA, für 2 Elektrodenableiter 8x6, 20 Ableiter/Magazin
• Magazin LSA, für 3 Elektrodenableiter 8x13, 10 Ableiter/Magazin

• LSA-Überspannungs-Ableiter Bauform H 8x6, 90V, 230V, 230V Failsafe
• LSA-Überspannungs-Ableiter 8x13, 90V, 230V, 230V Failsafe
• LSA-Erdkontaktklammer bei Rundstangenmontage
• LSA-Erdschiene 2/10
• LSA-Feinschutz 5V, 12V, 24V, 48V, 60V, 110V

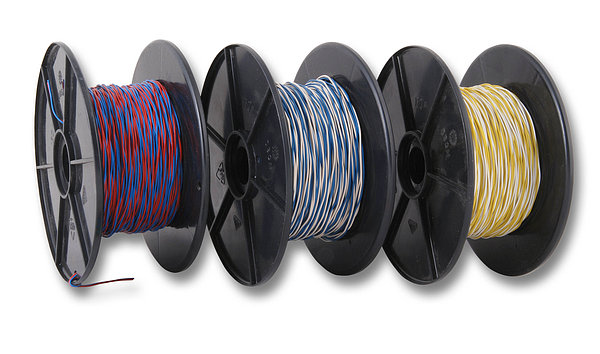

Schaltdrähte YV, alle gängigen Farbkombinationen

• 2x0,5/0,9mm, 100m-Spulen
• 2x0,6/1,1mm, 100m-Spulen
